Warum es sinnvoll sein kann, Verzug in 3D zu berechnen!

Warum es sinnvoll sein kann, Verzug in 3D zu berechnen!

Ich hatte letzte Woche eine sehr interessante Diskussion mit einem meiner Mentoren. Wir waren uns in einigen Punkten uneinig, aber in unserer Diskussion kam das Thema dieser Woche auf – Eigenspannungen!

Obwohl ich gelegentlich Midplane- und Dual Domain-Analysen durchführe, bin ich ein unermüdlicher Verfechter von 3D-Netzen in Moldflow Insight.

Wussten Sie, dass Sie, wenn Sie die Verzugsanalyse in 3D durchführen, die Option Mesh Aggregation deaktivieren und so 3 neue Spannungsdiagramme erstellen können?

Da es sich in dem Beispiel um ein duktiles Material handelt, habe ich die Spannungen nach Mises-Hencky (Warp) ausgewertet, um sicherzustellen, dass die durch den Prozess eingebrachten Eigenspannungen unter den Materialgrenzwerten liegen, damit es nicht zu Ausfällen in der Fertigung kommt.

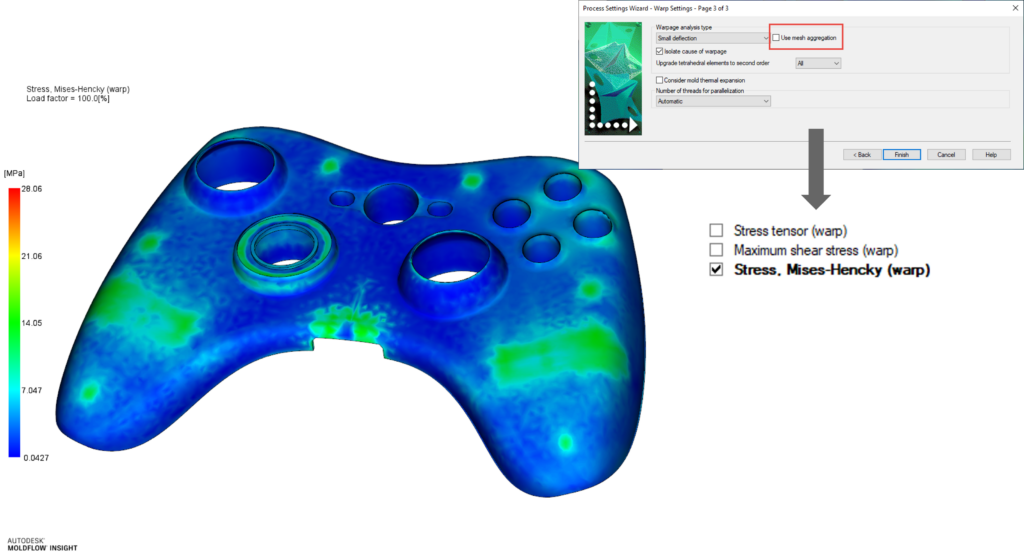

Es wird ein Bauteil angezeigt, in dem Sie die Warp-Einstellungen wählen können.

Für mehr News und weitere Themen rund um Spritzgießsimulation, folgen Sie MFS und Mason Myers auf LinkedIn.
