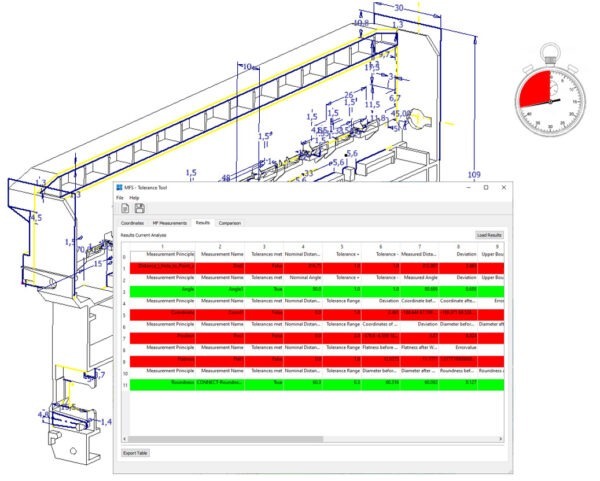

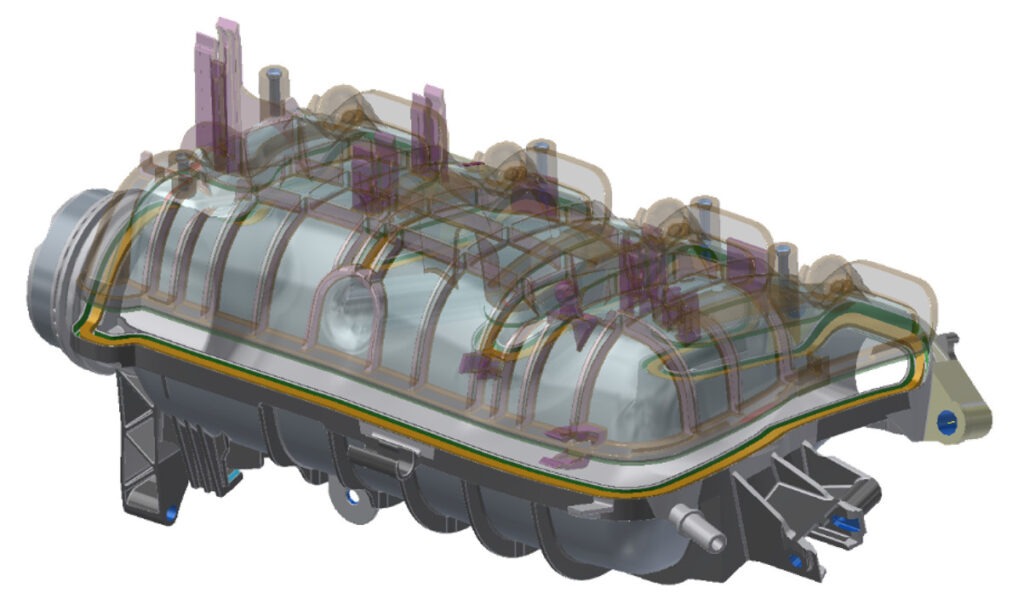

Erhöhte Produktivität und Effektivität mit der TolTool Toleranzauswertung
Toleranzen einfach und schnell mit Füllsimulationen abgleichen
Autodesk Moldflow ist der Marktführer in der Spritzgusssimulation. Unsere Kunden erzielen Erfolge nicht nur bei der Umsetzung wirtschaftlicher Einsparpotentiale wie der Reduzierung von Zykluszeiten, der Senkung von Werkzeugkosten und der Minimierung von Formteilgewichten, sondern auch bei der Optimierung von Verzug und Schwindung. Für eine noch effizientere und genauere Auswertung kann nun auch die Software TolTool verwendet werden – ein Programm, das nur mit Moldflow funktioniert und Toleranzabgleiche revolutioniert.
Mit dem TolTool, der von uns entwickelten Toleranz Software, lassen sich Toleranzen zwischen Simulation und Realität endlich schnell und einfach abgleichen. Wir können mithilfe der Software Messprotokolle und Ergebnisse im Programm selbst und in Excel erstellen.
Analysen von Absolutpositionen, Abständen, Längen, Winkeln, Geradheit, Rundheit, Parallelität, Zylindrizität, Ebenheit und Koaxialität können über einen einfachen Austausch mit Ihrem CAD-Programm durchgeführt werden. Bauteile können wie in der Messaufnahme gelagert werden und Abgleiche zwischen mehreren Moldflow Simulationen können in kürzester Zeit untereinander erzielt werden.
Einführung in das TolTool

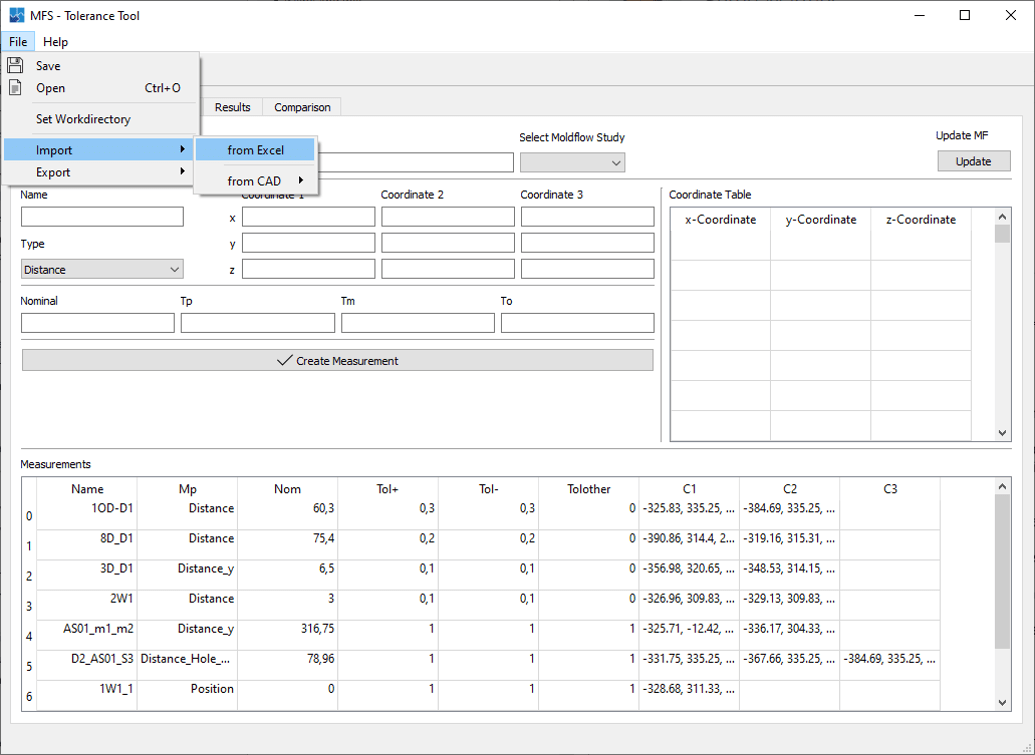

Importieren vordefinierter Maße und Toleranzen aus Excel als Messprotokoll
Geplante Schnittstellen für die gängigsten CAD Tools sind Inventor, CATIA, NX, ProE
Ergänzen oder komplette Neuanlage von Messprotokollen direkt in der GUI
Auswahl- und Messmöglichkeiten

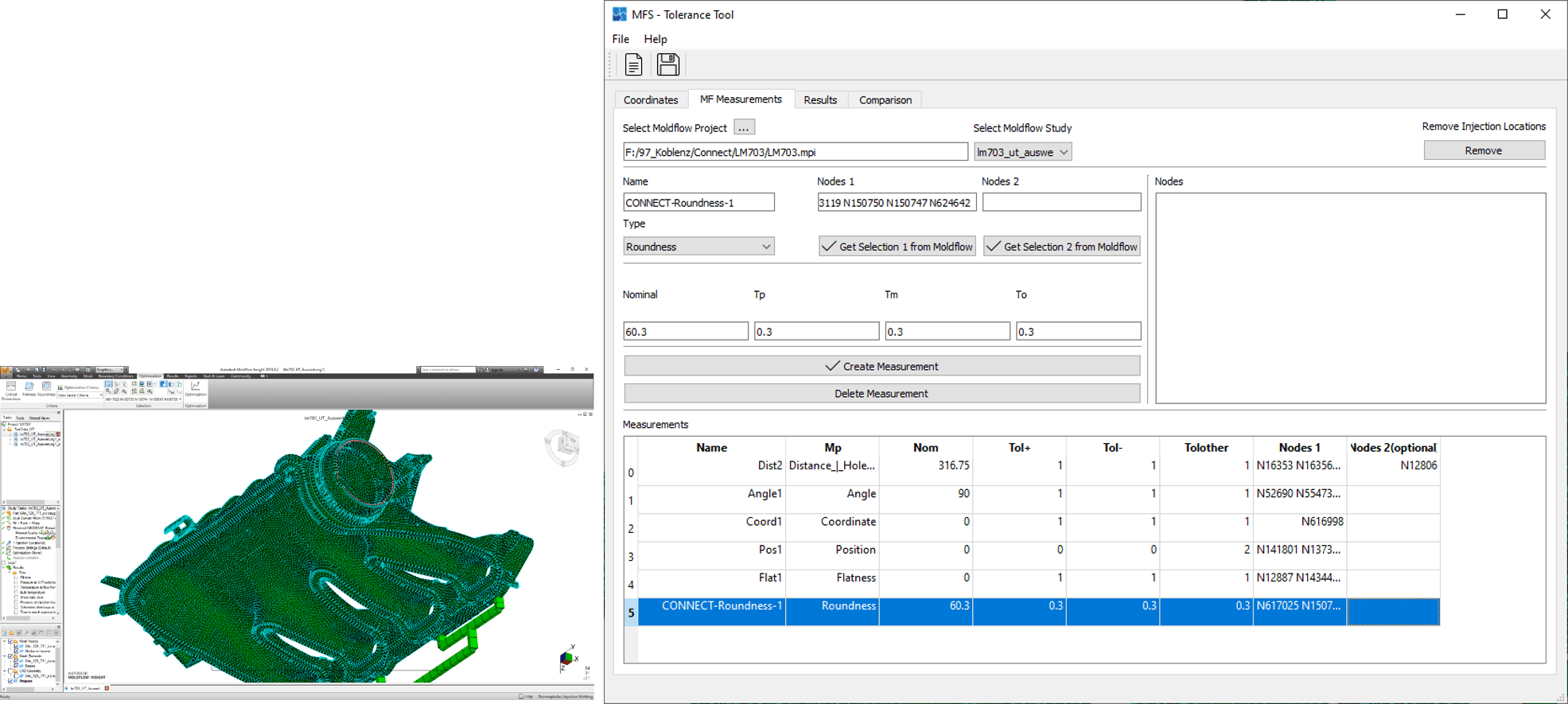

Hinzufügen von Messmethoden auf Basis von Elementknoten
Einfache Selektion der Knoten durch Moldflow eigene Tools
-
Select Nodes on Edge
-
Select Nodes on Surface
Übergabe der selektierten Knoten IDs an TolTool per Mausklick

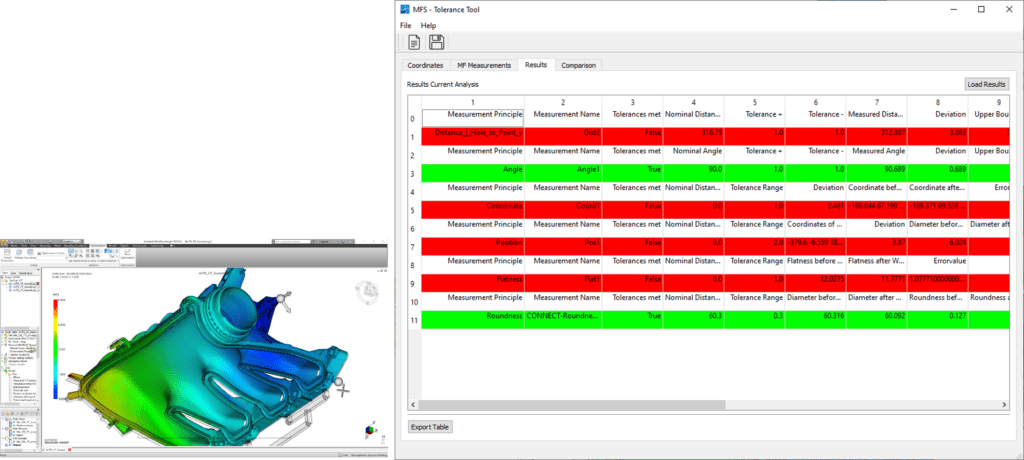

Ergebnisdarstellung der Toleranzen
Laden aller Verzugsergebnisse aus Moldflow für die Berechnung auf Knopfdruck
Detaillierte Listendarstellung der Maße mit oberer- und unterer Toleranzgrenze
Abweichungsberechnung
Farbliche Darstellung i.O. / n.i.O.
Zusätzliche Features
Laden unterschiedlicher Analysen
Detaillierte Listendarstellung der Maße mit oberer- und unterer Toleranzgrenze
oder
Übersichtsdarstellung zur Bewertung des Einflusses von Prozess auf Maßhaltigkeit
