Wie man den Verzug bei runden Teilen richtig misst!

Wie man den Verzug bei runden Teilen richtig misst!

Bei meiner Moldflow-Expertenprüfung habe ich nicht alle Fragen richtig beantwortet. Ein Bereich, in dem ich besonders schlecht abgeschnitten habe, war die Messung von Verzug an runden Teilen. Ich habe es mir zur Aufgabe gemacht, zu verstehen, wie man Verzug an runden Teilen korrekt misst, was uns zum heutigen Thema führt! 

Es gibt mehrere Möglichkeiten, die Rundheit in Moldflow Insight zu messen: 

Rundheitsskript – Führen Sie eine Verzugsanalyse durch, wählen Sie eine kreisförmige Anzahl von Knoten die Sie messen möchten. Öffnen Sie dann die Befehlszeile und geben Sie „Rundheit“ ein. 

Radialer Verformungsplot – stellen Sie sicher, dass Ihr Bauteil um den Ursprung zentriert ist, oder erstellen Sie ein lokales Koordinatensystem (LCS) in der Mitte Ihres kreisförmigen Bereiches. Führen Sie im nächsten Schritt eine Verzugsanalyse durch und modifizieren oder erstellen einen neuen Plot „Verformung alle Effekte“. Gehen Sie zum Reiter Verformung und ändern Sie die Magnitude/Komponente in „Radial“. Danach wählen Sie das richtige Koordinatensystem aus und stellen den zylindrische Elementtyp ein. 
Je nach Betrachtung des von Ihnen gemessenen Bauteilbereichs müssen Sie möglicherweise auch zur Registerkarte Ergebnisse – Verformung – Visualisieren – Beste Anpassung (Best fit) gehen und eine Knotenliste auswählen, die konzentrisch zu dem von Ihnen gemessenen runden Bauteilbereich ist. 

Radialer Path Plot – Führen Sie eine Verzugsanalyse durch und wählen Sie dann eine Knotenliste für Ihren Path Plot aus bzw. speichern Sie sie. In der Regel kopiere ich die Knotenliste in diesem Schritt auch. Erstellen Sie einen neuen Deflection – Path Plot und fügen Sie Ihre Knotenliste ein. Gehen Sie dann zu den Plot-Eigenschaften und wählen Sie die Radialkomponente aus. Danach wählen Sie sowohl Ihr LCS und als auch den zylindrischen Typ (cylindric) aus. 
Bonus-Tipp: Sie können den XY-Path Plot auch aus Moldflow in Excel exportieren, um ihn weiter zu bearbeiten! 

Wie messen Sie die Rundheit in Moldflow? 

Vielen Dank an alle für die vielen Kommentare, Likes, Shares und Direktnachrichten zu meinen Moldflow-Montagsbeiträgen. 

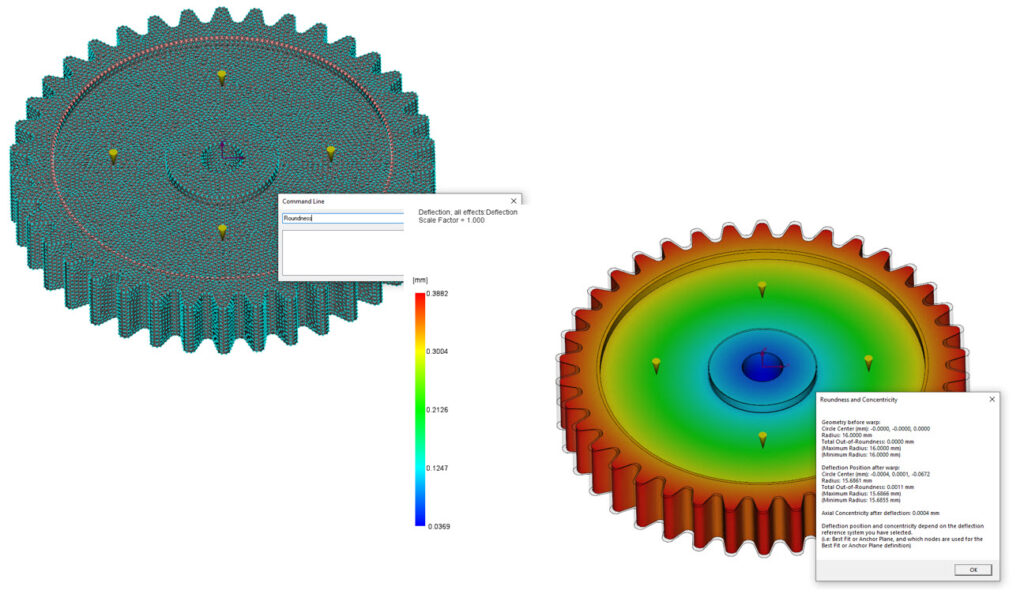

Es gibt zwei runde Teile, von denen das eine die Befehlszeile und das andere die Rundheit und den Rundlauf anzeigt.

Für mehr News und weitere Themen rund um Spritzgießsimulation, folgen Sie MFS und Mason Myers auf LinkedIn.
