Wie verwendet man Verankerungspunkte/-ebenen in Moldflow Insight?

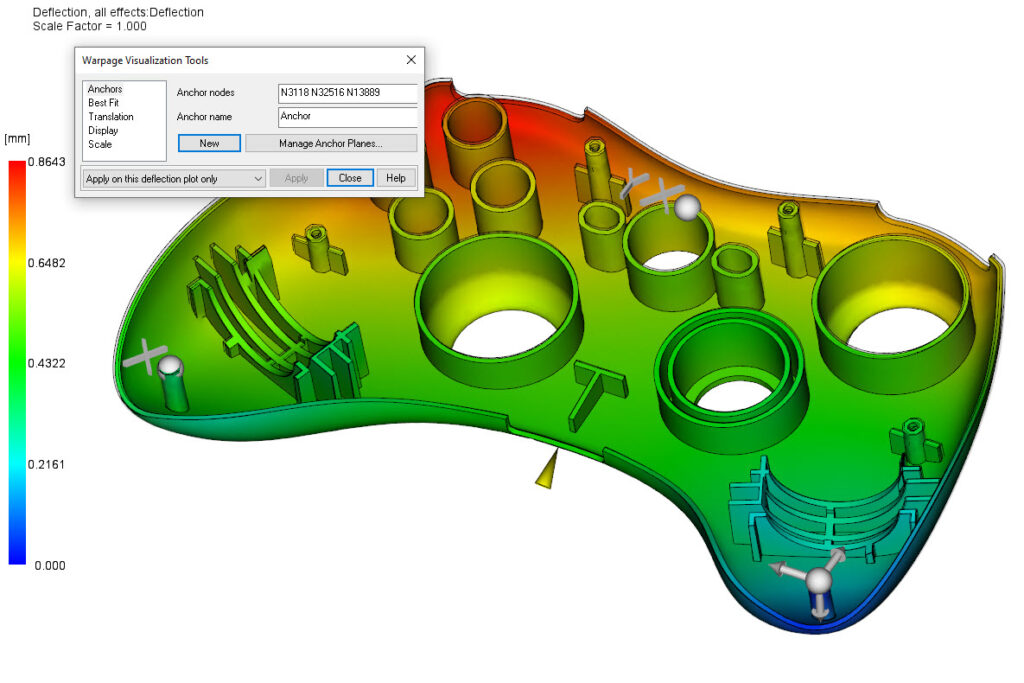

Verankerungen sind ein wichtiger Aspekt bei der Auswertung von Verformungsergebnissen aus Moldflow. Sie können entweder einen einzelnen Verankerungspunkt zuweisen (Ergebnisse – Verformung – Verankerungen – wählen Sie einen Punkt auf dem Modell oder geben Sie eine Knotennummer ein) oder Sie können 3 Verankerungspunkte verwenden, um Ihre Verankerungsebene zu definieren. Wir verwenden nie nur 2 Verankerungspunkte.

Bei Verankerungsebenen ist die Reihenfolge der Bearbeitung wichtig. Der erste ausgewählte Punkt ist der neue Ursprung, der zweite Punkt definiert die X-Richtung und der dritte Punkt definiert Ihre Ebene und Ihre Y-Richtung. Es kann hilfreich sein, wenn die globale Koordinate mit der Koordinate der Ankerebene übereinstimmt, einfach um die Übersicht zu behalten.

Wir verwenden Verankerungspunkte/-ebenen, um die Ursache für Verzug zu ermitteln, die Toleranz-Vorgaben unserer Kunden abzugleichen und die Vorrichtungen unserer Kunden abzugleichen, mit denen sie Verzug an Formteilen messen.

Wie verwenden Sie Verankerungspunkte/-ebenen in Moldflow Insight?

Ihr Team von MFS und Mason Myers
