Lokale Netzdichte definieren in Moldflow Insight

Ich bin begeistert von der Netzgenerierung in Moldflow Insight.

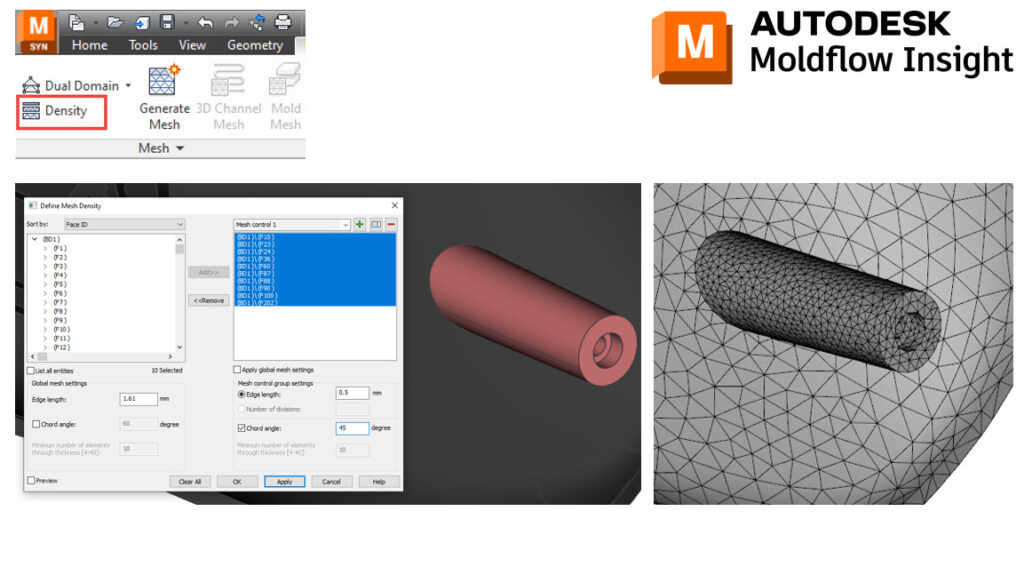

Manchmal führt meine Begeisterung für die Netzgenerierung dazu, dass ich die Verwendung von lokalen Netzdichten übersehe. Wenn Sie eine zusätzliche Netzverfeinerung benötigen, können Sie vor der Netzgenerierung eine lokale Netzdicke auf der CAD-Oberfläche hinzufügen (Mesh Tab – Mesh Panel – Local). Dabei wird die globale automatische Größenanpassung auf das Modell angewendet, aber selektiv bestimmte Oberflächen lokal feiner vernetzt (normalerweise mit einer detaillierteren Netzfeinheit).

Um mehr über die Verwendung der Vernetzungstools in Moldflow Insight zu lernen, besuchen Sie unsere Moldflow Insight Essential Basics Schulung.

Dies kann nützlich sein für kleine Merkmale am Ende des Füllvorgangs, dünnwandige Rippen oder flexible Scharniere.

Wie nutzen Sie die lokale Netzdichte in Moldflow Insight?
